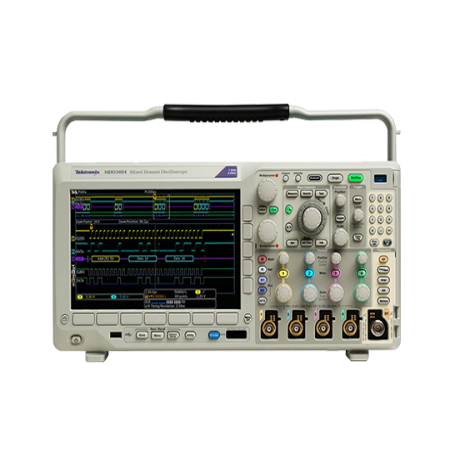

MDO3000 混合域示波器
MDO3000 混合域示波器拥有多达六种仪器，包括频谱分析仪、函数发生器等选件，让您通过一台示波器就能捕获模拟信号、数字信号和 RF 信号。 随着设计挑战不断变化，您甚至可以添加仪器、分析功能并升级带宽。
-
不止是功能强大的示波器。
当今工程领域的主流是多核处理器、串行总线和无线接口。 MDO3000 的核心是有基本频谱分析仪和数字电压表的成熟可靠的泰克示波器。 然后，您可以按照测试需求自定义。 添加 16 个逻辑通道、一个 50 MHz 任意波形/函数发生器、协议分析和一个可扩展 3 GHz 频谱分析仪可帮助解决目前与未来的复杂设计。
请在此范围内参阅
特点
采用 125 种触发组合的获奖示波器
通过 Wave Inspector® 控件达到 10 M 点记录长度
标配基本频谱分析仪
根据测试需求添加仪器和功能
准确测量很重要
简单来说，MDO3000 系列示波器旨在实现业内最准确的测量。 在其他许多仪器仅提供低分辨率显示数据时，MDO3000 测量实际采集数据，可以无比通畅地查看您的设计。 事实上，我们对于 MDO3000 提供的技术规格非常自信，让您在测量时拥有十足把握。 毕竟，测量精度影响设计完整性。 为什么要采用不够准确的设备？
保证 18 项技术规格。 业内领先的精度。 了解其重要性
性价比最高的探头：免费提供。
作为测量信号路径中的关键元件，探头不容忽视。 在购买 MDO3000 时，您将免费获得业内最佳的探头。 由于拥有业内最佳的负载 (3.9 pF) 和可匹配您示波器的高带宽，TPP 系列探头将是您日常使用的随身探头。
了解探头对测量的影响
了解 Tektronix 探头如何提高精度
特点
TPP 系列探头为标配，每条模拟通道一只
3.9 pF 的业内最佳电容性探头负载
250 MHz、500 MHz 或 1 GHz 探头带宽，可满足示波器的带宽
不是 RF 专家也可以轻松完成无线测量
无线通信与 EMI 注意事项是否让您感到烦躁？也许，您是一位 RF 专家，需要一台能够进行时域和频域测量的示波器？不管怎样，带内置频谱分析仪的 MDO3000 示波器均能胜任任务。与那些会提供 FFT“频谱分析”的其他示波器不同，只有 MDO3000 才内置真正的频谱分析仪，供您在可达 3 GHz 频率的环境下进行 RF 测量，而无需离开示波器。
MDO3000 系列与常规范围 FFT
特点
基本频谱分析仪，标配
3 GHz 频谱分析仪可以升级
业内唯一一款真正集成的频谱分析仪硬件
标签: MDO3000 混合域示波器
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 频谱分析仪 | 函数发生器输出 | 折扣价格 |
| MDO3012 | 100 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥19,477 |
| MDO3014 | 100 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥23,200 |
| MDO3022 | 200 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥23,260 |
| MDO3024 | 200 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥25,936 |
| MDO3032 | 350 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥40,154 |
| MDO3034 | 350 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥48,304 |
| MDO3052 | 500 MHz | 2.5 GS/s | 10 M 点 | 2 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥50,921 |
| MDO3102 | 1 GHz | 5 GS/s | 10 M 点 | 2 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥61,272 |
| MDO3054 | 500 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥64,841 |
| MDO3104 | 1 GHz | 5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | ￥80,903 |
| * 价格：价格如有变更，恕不另行通知。 | ||||||||
标签: MDO3000 混合域示波器
| 电流探头 | ||
| Datasheet Link | 探头型号 | 说明 |
| TCP0020 | 探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明 | |
| TCP0030A | 探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明 | |
| TCP0150 | 电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI | |
| TCP2020 | 电流探头，DC 耦合，50 MHZ 带宽，20 A，BNC 接口 | |
| 无源电压探头 | ||
| Datasheet Link | 探头型号 | 说明 |
| TPP0250 | 无源探头：250 MHz，10X，TekVPI | |
| TPP0500B | 无源探头：500 MHz，10X，TekVPI | |
| TPP0502 | 无源探头：500 MHz，2X，TekVPI | |
| TPP1000 | 无源探头：1 GHz，10X，TekVPI | |
| 低压单端探头 | ||
| Datasheet Link | 探头型号 | 说明 |
| TAP1500 | 有源探头：1.5 GHz，10X，单端，TekVPI | |
| TAP2500 | 有源探头：2.5 GHz，10X，单端，TekVPI | |
| TAP3500 | 有源探头：3.5 GHz，10X，单端，TekVPI | |
| 高压单端探头 | ||
| Datasheet Link | 探头型号 | 说明 |
| TPP0850 | 高压探头：800 MHz，50X，2.5 kV，单端，TekVPI | |
| P6015A | 高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 | |
| 高压差分探头 | ||
| Datasheet Link | 探头型号 | 说明 |
| P5200A | 高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC | |
| TDP0500 | 差分探头：500 MHz，5X/50X，+/- 42V，TekVPI | |
| TDP1000 | 差分探头：1 GHz，5X/50X，+/- 42V，TekVPI | |
| TMDP0200 | 差分探头；200 MHZ TekVPI 差分中压探头，25X/250X，750V | |
| THDP0100 | 差分探头；100 MHZ TekVPI 差分高压探头，50X/500X，1.5 kV | |
| THDP0200 | 差分探头；200 MHZ TekVPI 差分高压探头，100X/1000X，6 kV | |
| 低压差分探头 | ||
| Datasheet Link | 探头型号 | 说明 |
| TDP1500 | 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI | |
| TDP3500 | 差分探头：3.5 GHz，5X，+/- 2V，TekVPI | |
| 隔离探头 | ||
| Datasheet Link | 探头型号 | 说明 |
| TIVH02 | IsoVu 光隔离差分探头，200 MHz，TekVPI，3 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
| TIVH02L | IsoVu 光隔离差分探头，200 MHz，TekVPI，10 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
| TIVH05 | IsoVu 光隔离差分探头，500 MHz，TekVPI，3 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
| TIVH05L | IsoVu 光隔离差分探头，500 MHz，TekVPI，10 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
| TIVH08 | IsoVu 光隔离差分探头，800 MHz，TekVPI，3 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
| TIVH08L | IsoVu 光隔离差分探头，800 MHz，TekVPI，10 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
| TIVM1 | IsoVu 光隔离差分探头，1 GHz，TekVPI，3 m 电缆，包括 5X(IVTIP5X) 和 25X(IVTIP25X) 端部 | |
| TIVM1L | IsoVu 光隔离差分探头，1 GHz，TekVPI，10 m 电缆，包括 5X(IVTIP5X) 和 25X(IVTIP25X) 端部 | |
| Datasheet Link | 附件 | 说明 |
| 119414600 | 探头套件；RF 测量，近场探头套件，无源，手持式 | |
| 119660900 | 天线；塑料护套，带 BNC 连接器，KD4 VHF；未调谐，塑料帽粘上 | |
| ACD3000 | MDO3000 系列示波器用软携带包 | |
| HCTEK4321 | 硬提包 | |
| MDO3AFG | 为 MDO3000 系列示波器添加 1 通道任意函数发生器 | |
| MDO3MSO | 为 MDO3000 系列示波器添加 16 个带 P6316 逻辑探头的数字通道 | |
| MDO3SA | 在 MDO3000 系列示波器上将频谱分析仪输入频率增加至 3GHz | |
| RMD3000 | 机架安装套件 | |
| TEK-USB-488 | USB 至 IEEE488 (GPIB) 通信适配器，适用于 USBTMC-USB488 兼容泰克仪器 | |
| TPA-BNC | 探头适配器，从 TekProbe-BNC 至 TekVPI | |
| TPA-N-PRE | 外部预放大器，TPA 连接器，SMA 输入 | |
| TPA-N-VPI | 探头适配器，从 Type-N 连接器至 TekVPI |
