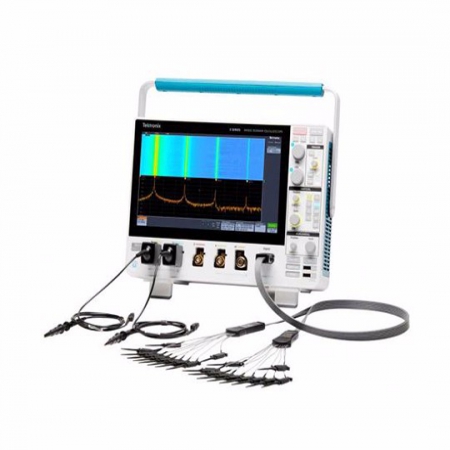

3 系列 MDO 混合域示波器

同类产品中超大的显示屏以及非凡的用户界面

3 系列 MDO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示屏和超高分辨率的显示屏，具备示波器的一般功能。

• 11.6 英寸高清显示屏

• 捏合、轻触、滑动电容式触摸屏

小巧且功能齐全

3 系列 MDO 只有 6 英寸（15 厘米）深，但它具备示波器的大部分功能。它为您提供了复杂嵌入式系统的验证和故障排除所需的工具。

• 每个模拟通道均实现高达 5 GS/s 的采样率

• 超过 125 个触发组合

• 几十种自动测量

• 众多的可用串行总线解码和触发选项

• 可选的 16 条数字逻辑通道

• 可选的集成 1 GHz 或 3 GHz 频谱分析仪

• 可选的 50 MHz 任意波形/函数发生器

规格一览

输入通道

• 2 或 4 条模拟

• 16 条数字1

• 1 个频谱分析仪1

带宽1

• 100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采样率

• 模拟通道上为 5 GS/s（1 GHz 型号）、2.5 GS（所有其他型号）

• 数字通道上最高 8.25 GS/s（121 ps 分辨率）

记录长度

• 所有通道上 10 M 点

频谱分析仪1

• 1 GHz 或 3 GHz

信号发生器1

• 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表2

• 4 位 AC RMS、DC 和 AC+DC RMS 电压测量

触发频率计数器2

• 5 位频率测量

高级分析1

• 自动功率测量

协议支持1

• I2C，SPI

• RS-232、RS-422、RS-485、UART

• CAN, CAN FD, LIN, FlexRay

• MIL-STD-1553、ARINC 429

• I2S, LJ, RJ, TDM

• USB 2.0

显示器

• 11.6 英寸（295 毫米）

• 高清彩色 (1920 x 1080) 电容式触摸屏

重量

• 11.7 磅（5.3 千克）
